1.產品概述

　　充氮車CDZ-D1型適用于NXQ系列液壓囊式蓄能器、液壓活塞式蓄能器、液壓隔膜式蓄能器(包括進口蓄能器)及其它高壓容器充裝、增壓氮氣的專用增壓裝置。

　　2.型號說明

　　CDZ _ ※ _ D1 _ ※L

　?、?   ②   ③   ④

　　① 名稱代號：充氮車

　?、?壓力等級：25、35Mpa

　?、?換向方式：電磁換向式

　?、?充氣容積：1.6L、2.5L、4L

　　3.工作原理

　　本款型號的充氮車由液壓系統、氣路系統和電路系統等組成，當壓力油液通過電磁換向閥進入增壓缸內，推動活塞運動時，進入到增壓缸內的氮氣開始增壓且經單向閥、充氣工具入蓄能器(或高壓容器內)。并通過限位開關的作用，使活塞作上下反復運動，使氮氣增壓到所需的工作壓力時，即自動停機。

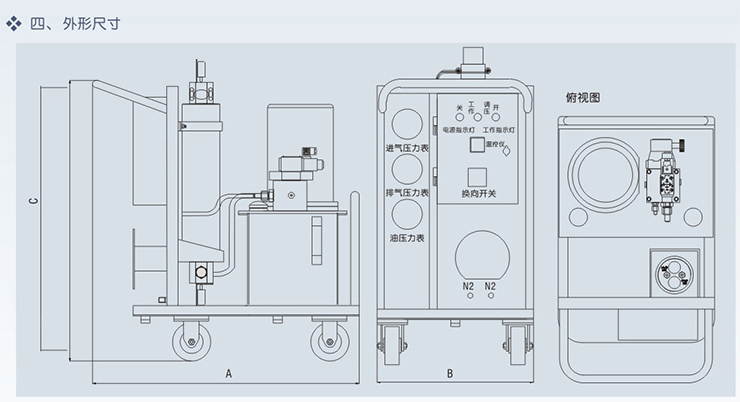

　　4.外形尺寸

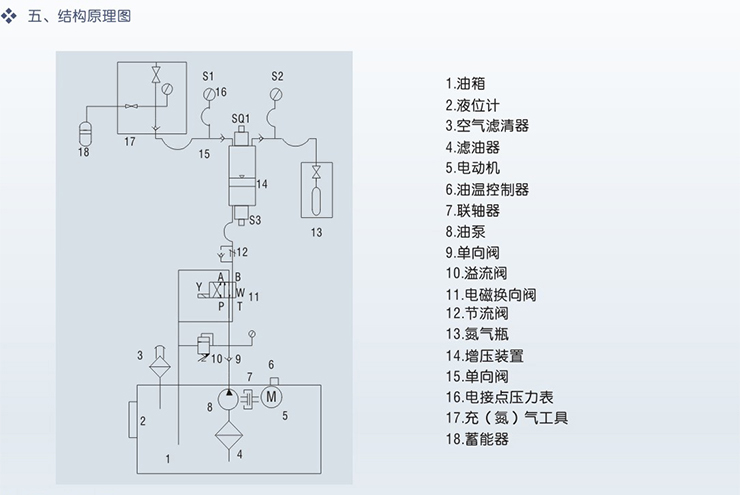

　　5.結構原理

　　6.技術參數

　　7.訂貨說明

　?、?訂貨時須寫明產品的型號代號全稱，如：工作壓力為25Mpa，充氣裝置容量為2.5L，電磁換向式的充氮車：CDZ-25D1-2.5L

　?、?若對充氮小車還有特殊要求時，請向本企業商洽。

　?、?本企業保留設計更改權，對修改不另行通知。
